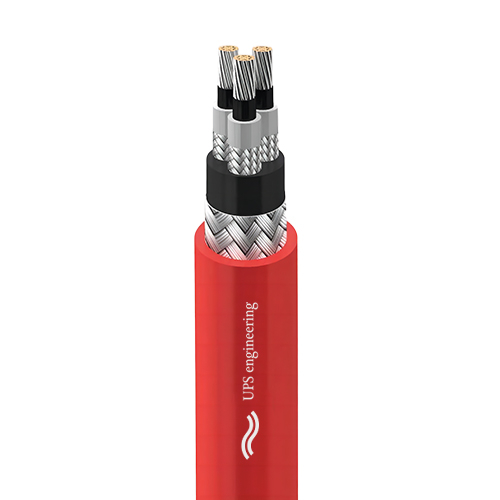

Кабель ЧРП среднего напряжения
Кабель среднего напряжения VFD (RFOU-VFD) — это специальный морской кабель для применения в двигателях с регулируемой частотой до 18/30 кВ на нефтяных вышках.
- Номинальное напряжение: 3,6/6 кВ, 6/10 кВ, 8,7/15 кВ, 12/20 кВ, 18/30 кВ
- Стандарты: NEK TS 606, IEC 60092-354, IEC 60092-350, IEC 60092-360, IEC 61034, IEC 60754 , IEC 60332-1-2, IEC 60332-3-22, UL 1581.
- Особенности: огнестойкий, низкий дым, не содержит галогенов, устойчив к ультрафиолетовому излучению.
- Грязезащитный тип: RFOU-M-VFD
- Сертификат: ДНВ
| Количество ядер×Размер (мм²) | Номинальный внешний диаметр (мм) | Полная масса (кг/км) | Количество ядер×Размер (мм²) | Номинальный внешний диаметр (мм) | Полная масса (кг/км) |
| RFOU-VFD Напряжение = 3,6/6 кВ | RFOU-VFD Напряжение = 6/10 кВ | ||||
| 3×16+1×16 | 41,2 | 2962 | 3×16+1×16 | 45,4 | 3463 |
| 3×25+1×16 | 44,2 | 3505 | 3×25+1×16 | 49,4 | 4249 |
| 3×35+1×25 | 47,0 | 4140 | 3×35+1×25 | 52,4 | 4973 |
| 3×50+1×25 | 51,2 | 5067 | 3×50+1×25 | 55,4 | 5685 |
| 3×70+1×35 | 55,2 | 6170 | 3×70+1×35 | 59,2 | 6795 |
| 3×95+1×50 | 59,6 | 7481 | 3×95+1×50 | 64,2 | 8296 |
| 3×120+1×70 | 64,4 | 8940 | 3×120+1×70 | 68,0 | 9657 |
| 3×150+1×95 | 68,2 | 10347 | 3×150+1×95 | 72,4 | 11169 |
| 3×185+1×95 | 73,0 | 11994 | 3×185+1×95 | 76,6 | 12796 |
| 3×240+1×120 | 78,8 | 14607 | 3×240+1×120 | 82,6 | 15482 |
| 3×300+1×150 | 86,6 | 17729 | 3×300+1×150 | 59,0 | 18343 |
| 3×16+3×6 | 40,8 | 2761 | 3×16+3×6 | 45,4 | 3295 |
| 3×25+3×6 | 44,0 | 3326 | 3×25+3×6 | 49,2 | 4003 |
| 3×35+3×6 | 46,6 | 3809 | 3×35+3×6 | 51,6 | 4492 |
| 3×50+3×10 | 50,6 | 4775 | 3×50+3×10 | 55,2 | 5374 |
| 3×70+3×16 | 55,0 | 5953 | 3×70+3×16 | 59,0 | 6513 |
| 3×95+3×16 | 59,2 | 7052 | 3×95+3×16 | 63,4 | 7685 |
| 3×120+3×25 | 632,0 | 8486 | 3×120+3×25 | 67,6 | 9201 |
| 3×150+3×25 | 66,8 | 9637 | 3×150+3×25 | 70,8 | 10304 |
| 3×185+3×35 | 71,4 | 11398 | 3×185+3×35 | 75,8 | 12192 |
| 3×240+3×50 | 77,4 | 14128 | 3×240+3×50 | 81,2 | 14853 |
| 3×300+3×50 | 84,8 | 16764 | 3×300+3×50 | 87,6 | 17345 |
